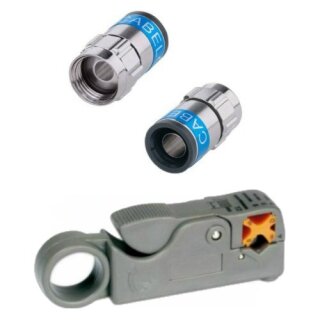

Megasat Coax Profi Kabelabisolierer + F-Stecker 7mm Cabelcon F-6-TD Self Install 5.1 Nitin

Bestehend aus:

- Megasat Coax Profi Abisolierwerkzeug Rotary Stripper Mini/RG58/RG59/RG6
- F-Stecker 6.5mm bis 7.2mm Cabelcon F-6-TD Self Install 5.1 Nitin schwarz

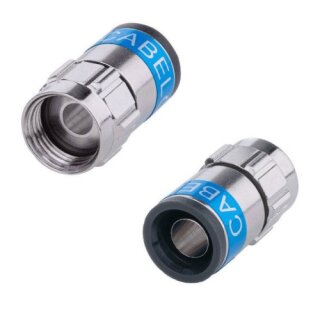

F-Stecker 6.5mm bis 7.2mm Cabelcon F-6-TD Self Install 5.1 Nitin schwarz

Die Cabelcon Self-Install Stecker sind ein einzigartiges Qualitätsprodukt das für den Austausch minderwertiger F-Stecker entwickelt wurde. Sie sind einfach zu installieren und nach der Montage ist es unmöglich, sie abzuziehen. Mit ihren hervorragenden elektrischen und mechanischen Eigenschaften sind diese Konnektoren sowohl für den professionellen Installateur als auch für den Heimwerker geeignet.

Montage ohne jegliches Spezialwerkzeug - für Koax-Kabel 6.5mm - 7.2mm Aussendurchmesser (1.0-1.1mm Innenleiter)

Cabelcon Self-Install F-Stecker mit Dielektrikum ab 4,7 mm Durchmesser (die meisten Kabel mit 1,0 bis 1,1 mm Innenleiter) passend für Koaxkabel 6.5mm - 7.2mm Aussendurchmesser.

Zum Befestigen am Kabel wird der Stecker einfach auf das abisolierte Kabel aufgesteckt. Beim Ziehen am Kabel wird der Stecker angepresst, beim Festziehen an der F-Buchse schiebt sich der Stecker endgültig zusammen und die Verbindung steht.

Sehr schnelle und sichere Montage mit nur einem Koaxial-Abisolierwerkzeug - keine Crimpzange oder Kompressionszange erforderlich.

Highlights:

- Einsatzfähig bis 3GHz
- Nitin-6 Beschichtung für hervorragende Korrosionsbeständigkeit
- Montage ohne erforderliche Kompressionswerkzeuge
- Einteiliger Konnektor, keine losen Teile
- Einfache und sichere Montage in Sekunden
- Professionelle Qualität und ausgezeichnete Leistung
- Passend für viele Standard RG6 / RG 59 Kabel (Kabeldurchmesser 6.5mm bis 7.2 mm)

Technische Daten:

- Betriebsfähigkeit bis 3 GHz
- Wellenwiderstand 75 Ohm
- Schirmungsmaß 30-862 MHz 110 dB
- Schirmungsmaß 862-3000 MHz 90 dB
- Transfer Impedance 5-30 MHz <5 mOhm
- Rückflussdämpfung bei 1000 MHz 37 dB
- Rückflussdämpfung bei 3000 MHz 28 dB
- IMD (3. Ordnung bei 2x100 mW) -120dBc
- IMD (IP3 - Wert) +80 dBm
- Max. Strombelastung Kabeldaten
- Max. Zugfestigkeit (über alles) 200N

Megasat Coax Profi Abisolierwerkzeug Rotary Stripper Mini/RG58/RG59/RG6

- Abisoliergerät
- Komfortable Handhabung - entwickelt für den professionellen Einsatz
- Unterstützte Kabeltypen: Mini, Midi, RG58, RG59, RG6
- 2 Klingen zum gleichzeitigen Abisolieren des Aussenleiters und des Innenleiters in einem Arbeitsgang
- Beide Klingen sind mittels des am Werkzeug mitgelieferten Schlüssels präzise auf unterschiedliche Kabeltypen einstellbar (Praxistipp Einstellung der Schnittiefe: Klingen mit Schlüssel immer nur um 1/4 Drehung verstellen und dann testen)
- Klingenabstand auf 6,5 mm voreingestellt - ideal für Crimp- und Compressionsstecker

Einstellen des Werkzeugs:

Das Werkzeug ist für 6...7 mm Kabel voreingestellt. Für dünnere Kabel muss die orange Kabelführung herausgedrückt und entsprechend gedreht wieder eingesetzt werden.
Abisolieren testen. Hierzu Werkzeug mit den Stellschrauben nach unten in der Hand halten, Kabelführung öffnen und das Koax-Kabel von links zuführen. Kabelzuführung schließen. Anschließend das Werkzeug 4-5 mal um das Kabel drehen. Anschließend Kabelführung öffnen, Kabel entnehmen und Isolationsreste entfernen. Die Klinge für den Innenleiter darf diesen nicht verletzen, die Klinge für den Mantel darf das Geflecht des Kabels nicht anschneiden.
Schneidet eine Klinge nicht tief genug ein, mit dem am Werkzeug befestigten Innensechskantschlüssel wie folgt nachregeln: Drehung des Schlüssels im Uhrzeigersinn - Klinge schneidet tiefer in das Kabel, Drehung entgegen dem Uhrzeiger - Klinge schneidet weniger tief ein.
ACHTUNG! Wenn die Schrauben über den Anschlag hinaus zu tief eingedreht werden, wird das Werkzeug zerstört! Daher immer nur mit 1/4 Umdrehung arbeiten, sonst verliert man schnell die Übersicht.
Wenn man gar nicht mehr weiß, wo man eigentlich steht - weil z.B. der Innenleiter durchtrennt wird e.t.c. einfach die Klingen mit mehreren Umdrehungen entgegen der Uhrzeigerrichtung herausdrehen und sich langsam wieder vorantasten.
