Cabelcon CX3 Kompressionszange + Coax Profi Abisolierer + Cabelcon F-6-TD 4.9 Kompressionsstecker

Cabelcon CX3 Kompressionszange + Coax Profi Abisolierer + Cabelcon F-6-TD 4.9 Kompressionsstecker

Artikelnummer: 07702
GTIN: 4251884203728
Kategorie: Kompressionszange Set
Hersteller: Cabelcon

Stecker Menge:

35,90 €

inkl. 19% USt. , zzgl. (Deutsche Post Warensendung)

Sofort verfügbar
Lieferstatus: Versandfertig innerhalb 24 Stunden

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

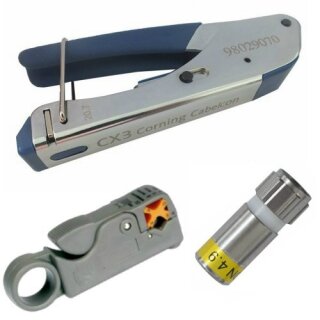

Cabelcon CX3 Kompressionszange + Coax Profi Abisolierer + Cabelcon F-6-TD 4.9 Kompressionsstecker

Bestehend aus:

- 1x Cabelcon CX3 Pocket Tool 59/6 für F- & IEC-Stecker Kompressionszange
- 1x Megasat Coax Profi Abisolierwerkzeug Rotary Stripper Mini/RG58/RG59/RG6
- F-Kompressionsstecker 7mm Cabelcon F-6-TD 4.9 HQ Wasserdicht höchste Qualität

Cabelcon CX3 Pocket Tool 59/6 für F- & IEC-Stecker Kompressionszange

Passend für Cabelcon CX3 Kompression Stecker:

- F-59-CX3
- F-56-CX3
- IECF-56-CX3,
- IECM-56-CX3
- Und GF-UE ULTRAEASE

Diese Kompressionszange verbindet den F - Stecker sicher mit dem Kabel. Für die Zange werden spezielle Kompressions F - Stecker benötigt, die Sie bei uns ebenfalls bestellen können. Durch den langen Griff geht die Kompression recht einfach von statten. Die Zange ist auch für wasserdichte Stecker geeignet.

Maße:138 x 22 x 56mm
Gewicht: 270 Gram
Unterstützte Kabel Typen: RG-59(4C) RG-6(5C)

Lieferumfang:

- 1xCabelcon CX3 Pocket Tool 59/6 für F- & IEC-Stecker Kompressionszange

F-Kompressionsstecker 7mm Cabelcon F-6-TD 4.9 HQ Wasserdicht höchste Qualität

Cabelcon F-6-TD 4.9 HQ Kompression F-Stecker für Hausinstallations und Zuführungskabel (RG59 und RG6 Kabel), für besonders hohe Zugentlastung. Optimale Anpassung der Konnektoren an das entsprechende Kabel.

Multimedia-Anwendungen:

Cabelcon F-6-TD-RG59/6 Compression Konnektoren wurden für digitale Multimedia - Anwendungen entwickelt und erfüllen die Standards von IEC und SCTE. Die Transferimpedanz der F-6-TD-RG59/6 Konnektoren ist niedrig: kleiner als 0,2 m Ohm/Konnektor im Rückkanalbereich 5 ? 30 MHz. Das ist für das Schirmungsmaß von im Rückkanalbereich eingesetzten Konnektoren sehr wichtig.

Neu!

- Optimierter Gewindeansatz: Beim Ansetzen und Aufschrauben findet der Stecker schneller das Gewinde.
- Verbesserung der Überwurfmutter: Sie lässt sich jetzt besser mit den Fingern andrehen.
- Der Stecker ist wasserdicht nach IP X68 (30 m / 8 h)*
- Neu entwickelte Kontaktfläche zur Stirn der F-Buchse. Der mechanische Sitz und elektrische Kontakt zwischen Stecker und Buchse verbessert sich, da die Spaltlbildung bei unebener Stirnfläche der Buchse verringert bzw. verhindert wird. Der Stecker sitzt mechanisch fester an der Buchse, die Masseverbindung ist besser und die Gefahr von Intermodulationsstörungen 3. Ordnung wird verringert. Außerdem löst sich der Stecker durch mechanische Schwingungen und Bewegen der Kabel schwerer (eine der häufigsten und schwer zu findenden Fehler in Empfangsanlagen sind lose F-Stecker).

Technische Daten:

- Für Coax-Kabel 7mm mit Dielektrikum 4,5 - 4,65 mm Durchmesser (die meisten Kabel mit 1,0 mm Innenleiter)
- Korpus aus Hightech Polymer (wasserdicht, UV- beständig, HF-dicht, hohe Festigkeit)
- Typ F-6-TD 4.9
- Nenn-Impedanz 75 Ohm
- Betriebsbereich bis 3 GHz
- Transfer Impedanz < 0,2 mOhm/Konnektor (5 - 30 MHz)
- Schirmungsmaß > 100 dB (30 - 1000 MHz)
- Betriebstemperatur –40° bis +85°C
- Wasserbeständigkeit erfüllt den IPX 68-Test: 30 m Wasser/8 Stunden
- Beschichtung NITIN-6

Megasat Coax Profi Abisolierwerkzeug Rotary Stripper Mini/RG58/RG59/RG6

- Abisoliergerät
- Komfortable Handhabung - entwickelt für den professionellen Einsatz
- Unterstützte Kabeltypen: Mini, Midi, RG58, RG59, RG6
- 2 Klingen zum gleichzeitigen Abisolieren des Aussenleiters und des Innenleiters in einem Arbeitsgang
- Beide Klingen sind mittels des am Werkzeug mitgelieferten Schlüssels präzise auf unterschiedliche Kabeltypen einstellbar (Praxistipp Einstellung der Schnittiefe: Klingen mit Schlüssel immer nur um 1/4 Drehung verstellen und dann testen)
- Klingenabstand auf 6,5 mm voreingestellt - ideal für Crimp- und Compressionsstecker

Einstellen des Werkzeugs:

Das Werkzeug ist für 6...7 mm Kabel voreingestellt. Für dünnere Kabel muss die orange Kabelführung herausgedrückt und entsprechend gedreht wieder eingesetzt werden.
Abisolieren testen. Hierzu Werkzeug mit den Stellschrauben nach unten in der Hand halten, Kabelführung öffnen und das Koax-Kabel von links zuführen. Kabelzuführung schließen. Anschließend das Werkzeug 4-5 mal um das Kabel drehen. Anschließend Kabelführung öffnen, Kabel entnehmen und Isolationsreste entfernen. Die Klinge für den Innenleiter darf diesen nicht verletzen, die Klinge für den Mantel darf das Geflecht des Kabels nicht anschneiden.
Schneidet eine Klinge nicht tief genug ein, mit dem am Werkzeug befestigten Innensechskantschlüssel wie folgt nachregeln: Drehung des Schlüssels im Uhrzeigersinn - Klinge schneidet tiefer in das Kabel, Drehung entgegen dem Uhrzeiger - Klinge schneidet weniger tief ein.
ACHTUNG! Wenn die Schrauben über den Anschlag hinaus zu tief eingedreht werden, wird das Werkzeug zerstört! Daher immer nur mit 1/4 Umdrehung arbeiten, sonst verliert man schnell die Übersicht.
Wenn man gar nicht mehr weiß, wo man eigentlich steht - weil z.B. der Innenleiter durchtrennt wird e.t.c. einfach die Klingen mit mehreren Umdrehungen entgegen der Uhrzeigerrichtung herausdrehen und sich langsam wieder vorantasten.
