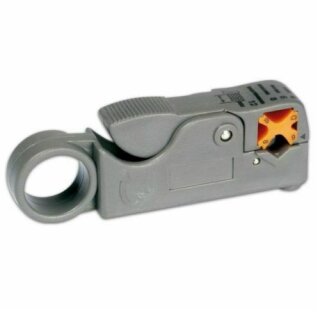

AC-Sat-Corner Coax Profi Abisolierwerkzeug Rotary Stripper Mini/RG58/RG59/RG6 Grau
Beschreibung
AC-Sat-Corner Coax Profi Abisolierwerkzeug Rotary Stripper Mini/RG58/RG59/RG6 Grau
- Abisoliergerät
- Komfortable Handhabung - entwickelt für den professionellen Einsatz
- Unterstützte Kabeltypen: Mini, Midi, RG58, RG59, RG6
- 2 Klingen zum gleichzeitigen Abisolieren des Aussenleiters und des Innenleiters in einem Arbeitsgang
- Beide Klingen sind mittels des am Werkzeug mitgelieferten Schlüssels präzise auf unterschiedliche Kabeltypen einstellbar (Praxistipp Einstellung der Schnittiefe: Klingen mit Schlüssel immer nur um 1/4 Drehung verstellen und dann testen)
- Klingenabstand auf 6,5 mm voreingestellt - ideal für Crimp- und Compressionsstecker
Einstellen des Werkzeugs:
Das Werkzeug ist für 6...7 mm Kabel voreingestellt. Für dünnere Kabel muss die orange Kabelführung herausgedrückt und entsprechend gedreht wieder eingesetzt werden.
Abisolieren testen. Hierzu Werkzeug mit den Stellschrauben nach unten in der Hand halten, Kabelführung öffnen und das Koax-Kabel von links zuführen. Kabelzuführung schließen. Anschließend das Werkzeug 4-5 mal um das Kabel drehen. Anschließend Kabelführung öffnen, Kabel entnehmen und Isolationsreste entfernen. Die Klinge für den Innenleiter darf diesen nicht verletzen, die Klinge für den Mantel darf das Geflecht des Kabels nicht anschneiden.
Schneidet eine Klinge nicht tief genug ein, mit dem am Werkzeug befestigten Innensechskantschlüssel wie folgt nachregeln: Drehung des Schlüssels im Uhrzeigersinn - Klinge schneidet tiefer in das Kabel, Drehung entgegen dem Uhrzeiger - Klinge schneidet weniger tief ein.
ACHTUNG! Wenn die Schrauben über den Anschlag hinaus zu tief eingedreht werden, wird das Werkzeug zerstört! Daher immer nur mit 1/4 Umdrehung arbeiten, sonst verliert man schnell die Übersicht.
Wenn man gar nicht mehr weiß, wo man eigentlich steht - weil z.B. der Innenleiter durchtrennt wird e.t.c. einfach die Klingen mit mehreren Umdrehungen entgegen der Uhrzeigerrichtung herausdrehen und sich langsam wieder vorantasten.
- Abisoliergerät
- Komfortable Handhabung - entwickelt für den professionellen Einsatz
- Unterstützte Kabeltypen: Mini, Midi, RG58, RG59, RG6
- 2 Klingen zum gleichzeitigen Abisolieren des Aussenleiters und des Innenleiters in einem Arbeitsgang
- Beide Klingen sind mittels des am Werkzeug mitgelieferten Schlüssels präzise auf unterschiedliche Kabeltypen einstellbar (Praxistipp Einstellung der Schnittiefe: Klingen mit Schlüssel immer nur um 1/4 Drehung verstellen und dann testen)
- Klingenabstand auf 6,5 mm voreingestellt - ideal für Crimp- und Compressionsstecker
Einstellen des Werkzeugs:
Das Werkzeug ist für 6...7 mm Kabel voreingestellt. Für dünnere Kabel muss die orange Kabelführung herausgedrückt und entsprechend gedreht wieder eingesetzt werden.
Abisolieren testen. Hierzu Werkzeug mit den Stellschrauben nach unten in der Hand halten, Kabelführung öffnen und das Koax-Kabel von links zuführen. Kabelzuführung schließen. Anschließend das Werkzeug 4-5 mal um das Kabel drehen. Anschließend Kabelführung öffnen, Kabel entnehmen und Isolationsreste entfernen. Die Klinge für den Innenleiter darf diesen nicht verletzen, die Klinge für den Mantel darf das Geflecht des Kabels nicht anschneiden.
Schneidet eine Klinge nicht tief genug ein, mit dem am Werkzeug befestigten Innensechskantschlüssel wie folgt nachregeln: Drehung des Schlüssels im Uhrzeigersinn - Klinge schneidet tiefer in das Kabel, Drehung entgegen dem Uhrzeiger - Klinge schneidet weniger tief ein.
ACHTUNG! Wenn die Schrauben über den Anschlag hinaus zu tief eingedreht werden, wird das Werkzeug zerstört! Daher immer nur mit 1/4 Umdrehung arbeiten, sonst verliert man schnell die Übersicht.
Wenn man gar nicht mehr weiß, wo man eigentlich steht - weil z.B. der Innenleiter durchtrennt wird e.t.c. einfach die Klingen mit mehreren Umdrehungen entgegen der Uhrzeigerrichtung herausdrehen und sich langsam wieder vorantasten.
2 Jahre Gewährleistung
| Produktart: | Sat / Kabel Zubehör |
| Modell: | Abisoliermesser |
| Herstellernummer: | AC-Sat-Corner |
| Marke: | AC-Sat-Corner |
