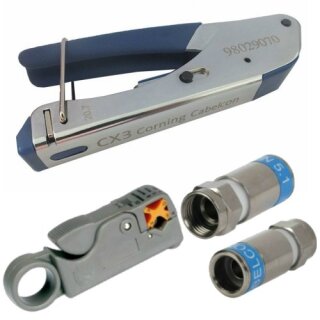

Cabelcon CX3 Kompressionszange + Coax Profi Abisolierer + Cabelcon F-56 CX3 5.1 Kompressionsstecker 90x Stück

Cabelcon CX3 Kompressionszange + Coax Profi Abisolierer + Cabelcon F-56 CX3 5.1 Kompressionsstecker 90x Stück

Artikelnummer: 07632-009
GTIN: 4250658785965
Kategorie: Kompressionszange Set
Hersteller: Cabelcon

Stecker Menge:

67,90 €

inkl. 19% USt. , (Versandfrei Deutschland)

Sofort verfügbar
Lieferstatus: Versandfertig innerhalb 24 Stunden
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Beschreibung
Bewertungen

Cabelcon CX3 Kompressionszange + Coax Profi Abisolierer + Cabelcon F-56 CX3 5.1 Kompressionsstecker

Bestehend aus:

- 1x Cabelcon CX3 Pocket Tool 59/6 für F- & IEC-Stecker Kompressionszange
- 1x Megasat Coax Profi Abisolierwerkzeug Rotary Stripper Mini/RG58/RG59/RG6
- F-Kompressionsstecker 7mm Cabelcon F-56 CX3 5.1 Wasserdicht höchste Qualität

Cabelcon CX3 Pocket Tool 59/6 für F- & IEC-Stecker Kompressionszange

Passend für Cabelcon CX3 Kompression Stecker:

- F-59-CX3
- F-56-CX3
- IECF-56-CX3,
- IECM-56-CX3
- Und GF-UE ULTRAEASE

Diese Kompressionszange verbindet den F - Stecker sicher mit dem Kabel. Für die Zange werden spezielle Kompressions F - Stecker benötigt, die Sie bei uns ebenfalls bestellen können. Durch den langen Griff geht die Kompression recht einfach von statten. Die Zange ist auch für wasserdichte Stecker geeignet.

Maße:138 x 22 x 56mm
Gewicht: 270 Gram
Unterstützte Kabel Typen: RG-59(4C) RG-6(5C)

Lieferumfang:

- 1xCabelcon CX3 Pocket Tool 59/6 für F- & IEC-Stecker Kompressionszange

F-Kompressionsstecker 7mm Cabelcon F-56 CX3 5.1 Wasserdicht höchste Qualität

Cabelcon CX3 Kompression F-Stecker für Hausinstallations und Zuführungskabel (RG59 und RG6 Kabel), für besonders hohe Zugentlastung. Optimale Anpassung der Konnektoren an das entsprechende Kabel.

Multimedia-Anwendungen:

Cabelcon CX3-RG59/6 Compression Konnektoren wurden für digitale Multimedia - Anwendungen entwickelt und erfüllen die Standards von IEC und SCTE. Die Transferimpedanz der CX3-RG59/6 Konnektoren ist niedrig: kleiner als 0,2 m Ohm/Konnektor im Rückkanalbereich 5 ? 30 MHz. Das ist für das Schirmungsmaß von im Rückkanalbereich eingesetzten Konnektoren sehr wichtig.

Design:

Der einteilige Konnektor wird mit einer Umlaufmutter HEX11 (7/16) hergestellt. Das ermöglicht eine einfache und zuverlässige Installation. Zur eindeutigen Identifizierung und zum einfachen Abmessen vor Ort sind Typ und Absetzmaße auf dem Gehäuse eingeprägt. Die Absetzmaße entsprechen den Standardmaßen 6,5/6,5 mm. Eine zusätzliche Dichtung ist nicht erforderlich. Der 0-Ring im Frontteil sorgt für eine wasserdichte Verbindung nach IPX8.

Technische Daten:

- Für Coax-Kabel 7mm mit Dielektrikum ab 4,7 mm Durchmesser (die meisten Kabel mit 1,1 mm Innenleiter)
- Korpus aus Hightech Polymer (wasserdicht, UV- beständig, HF-dicht, hohe Festigkeit)
- Typ F-56-CX3 5.1
- Nenn-Impedanz 75 Ohm
- Betriebsbereich bis 3 GHz
- Transfer Impedanz < 0,2 mOhm/Konnektor (5 - 30 MHz)
- Schirmungsmaß > 100 dB (30 - 1000 MHz)
- Betriebstemperatur –40° bis +85°C
- Wasserbeständigkeit erfüllt den IPX 8-Test: 30 m Wasser/8 Stunden
- Beschichtung NITIN-6

Megasat Coax Profi Abisolierwerkzeug Rotary Stripper Mini/RG58/RG59/RG6

- Abisoliergerät
- Komfortable Handhabung - entwickelt für den professionellen Einsatz
- Unterstützte Kabeltypen: Mini, Midi, RG58, RG59, RG6
- 2 Klingen zum gleichzeitigen Abisolieren des Aussenleiters und des Innenleiters in einem Arbeitsgang
- Beide Klingen sind mittels des am Werkzeug mitgelieferten Schlüssels präzise auf unterschiedliche Kabeltypen einstellbar (Praxistipp Einstellung der Schnittiefe: Klingen mit Schlüssel immer nur um 1/4 Drehung verstellen und dann testen)
- Klingenabstand auf 6,5 mm voreingestellt - ideal für Crimp- und Compressionsstecker

Einstellen des Werkzeugs:

Das Werkzeug ist für 6...7 mm Kabel voreingestellt. Für dünnere Kabel muss die orange Kabelführung herausgedrückt und entsprechend gedreht wieder eingesetzt werden.
Abisolieren testen. Hierzu Werkzeug mit den Stellschrauben nach unten in der Hand halten, Kabelführung öffnen und das Koax-Kabel von links zuführen. Kabelzuführung schließen. Anschließend das Werkzeug 4-5 mal um das Kabel drehen. Anschließend Kabelführung öffnen, Kabel entnehmen und Isolationsreste entfernen. Die Klinge für den Innenleiter darf diesen nicht verletzen, die Klinge für den Mantel darf das Geflecht des Kabels nicht anschneiden.
Schneidet eine Klinge nicht tief genug ein, mit dem am Werkzeug befestigten Innensechskantschlüssel wie folgt nachregeln: Drehung des Schlüssels im Uhrzeigersinn - Klinge schneidet tiefer in das Kabel, Drehung entgegen dem Uhrzeiger - Klinge schneidet weniger tief ein.
ACHTUNG! Wenn die Schrauben über den Anschlag hinaus zu tief eingedreht werden, wird das Werkzeug zerstört! Daher immer nur mit 1/4 Umdrehung arbeiten, sonst verliert man schnell die Übersicht.
Wenn man gar nicht mehr weiß, wo man eigentlich steht - weil z.B. der Innenleiter durchtrennt wird e.t.c. einfach die Klingen mit mehreren Umdrehungen entgegen der Uhrzeigerrichtung herausdrehen und sich langsam wieder vorantasten.
